Amstrad CPC6128: cambiar la correa de la disquetera para dummies
Cómo cambiar la correa de la disquetera de Amstrad CPC6128 paso a paso
La sustitución de la correa de la disquetera es una de esas operaciones de mantenimiento que tenemos que hacer todos los que tenemos ordenadores Amstrad con disquetera y que, aunque nos digan a los novatos que es una operación muy sencilla, la primera vez impone respeto. Por ello voy a relatar todos los pasos que seguí para cambiarla por primera vez tratando de no saltarme ningún paso que produzca duda o confusión entre los que lo hacen por primera vez.
Antes de empezar debemos tener claro que lo más importante es por un lado el orden riguroso para no saltarnos ningún paso y no forzar nada para no provocar nuevas averías. Se recomienda hacer fotos de cada paso.
Prestad especial atención a donde va cada tornillo, los hay de varios tipos y cada uno va a un sitio determinado.
Cada tornillo debe manejarse con su destornillador, del mismo tipo y calibre, no queremos dañar estos tornillos que son tan especiales.
Solo he cambiado la disquetera, no he hecho un mantenimiento más a fondo para limpiar teclas, placas base, etc… soy manazas y de la escuela de «si funciona no lo toques», para quien se vea más seguro que hacer un mantenimiento integral al final voy a dejar vídeos y enlaces en los que se hacen y que me han servidor para acometer la tarea que me he propuesto.
Bueno, no me enrollo más y vamos a ver todos los pasos que he seguido.
Paso 1: Preparar la zona de trabajo
Lo primero que debemos recordar son las palabras de nuestro compañero Pablo: «El Amstrad CPC6128 se abre como un libro», por tanto tenemos que tener un espacio en que podamos tener nuestro ordenador abierto de manera estable.

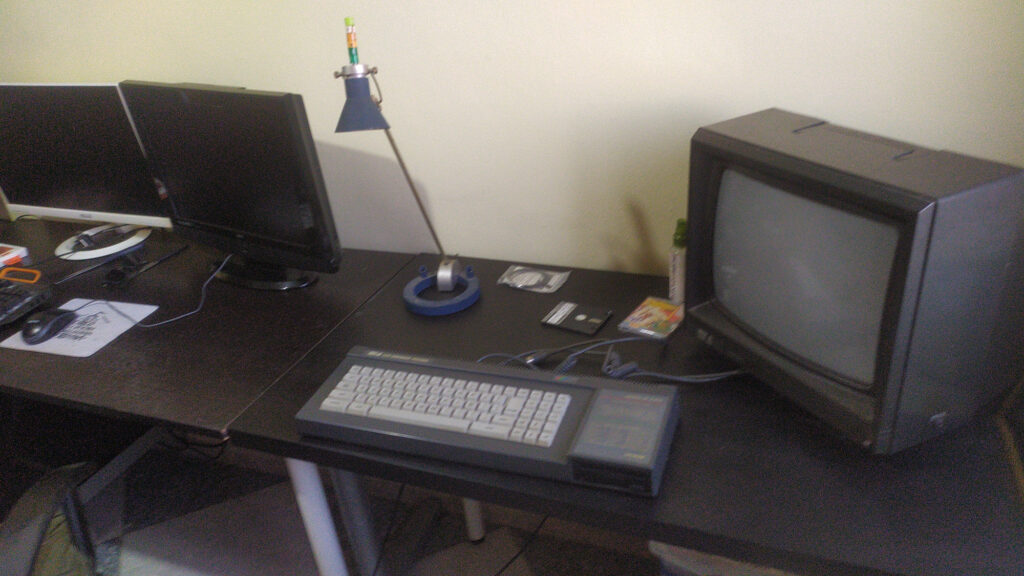

En mi caso tengo un par de mesas de IKEA puestas una a continuación de la otra, las he regulado para que estén a la misma altura y no me den ninguna sorpresa desagradable.
Paso 2: Abrir el ordenador

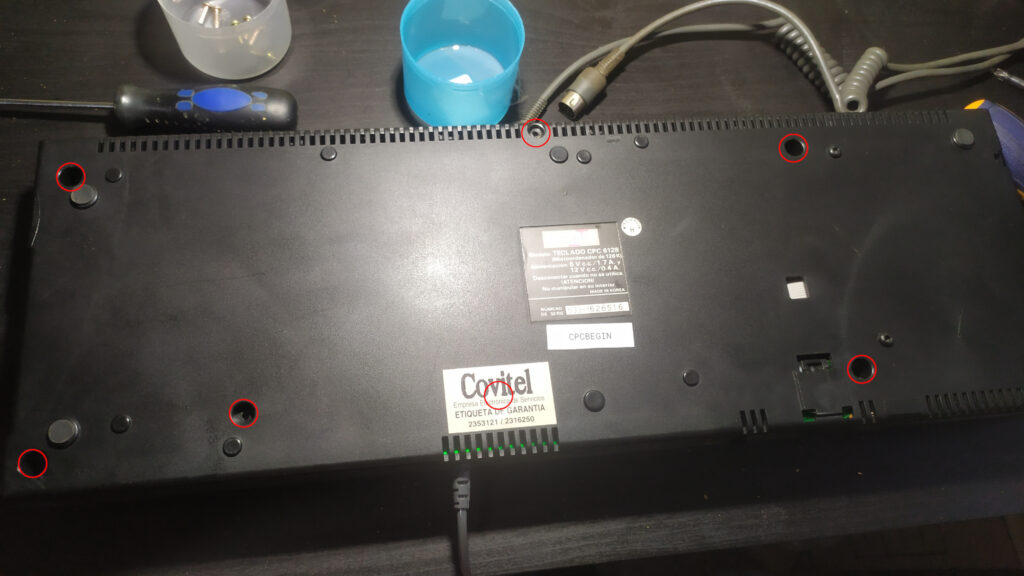

Para abrir el Amstrad damos la vuelta al ordenador, retiramos los tornillos de la base de la carcasa y del lateral de la disquetera. En esta imagen podéis ver los tornillos de la base.

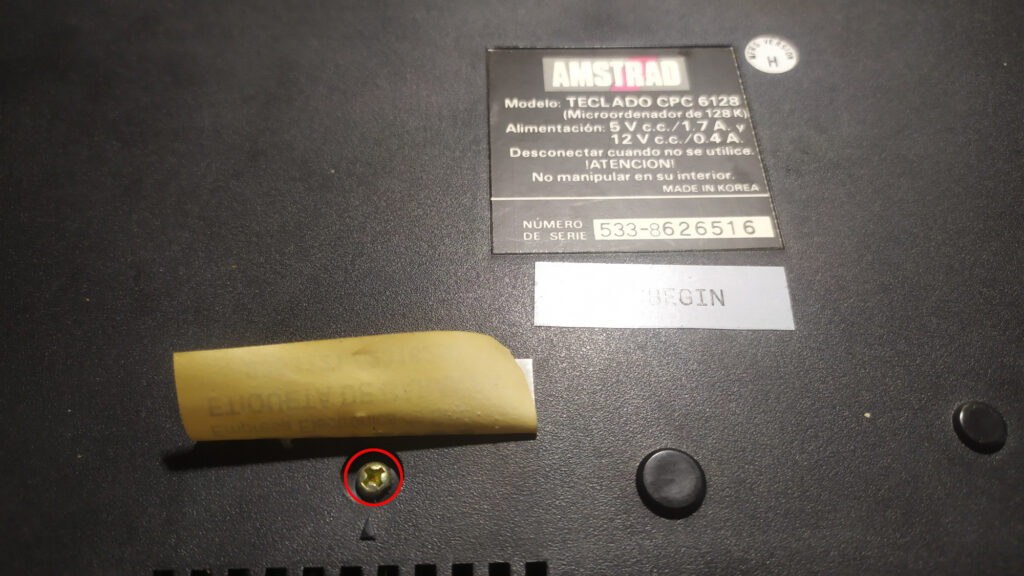

En mi caso tengo una pegatina de un SAT al que tuve que llevar mi Amstrad tapando precisamente el tornillo más largo de todos, es una práctica común para que si reparas por tu cuenta la unidad tengas que romper o alterar la pegatina y así ellos se puedan limpiar las manos con la garantía de la reparación. Como esa garantía ya ha espirado retiro la pegatina sin reparos.

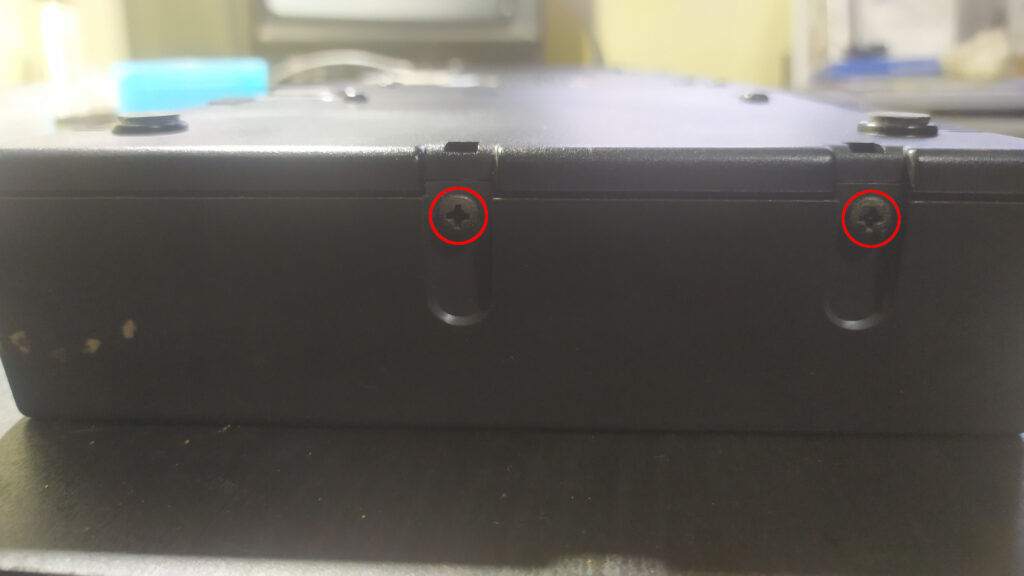

Ahora retiro los dos tornillos que hay a la derecha de la disquetera.
Estos tornillos los guardo en un recipiente para ellos y así saber que son los de la carcasa.

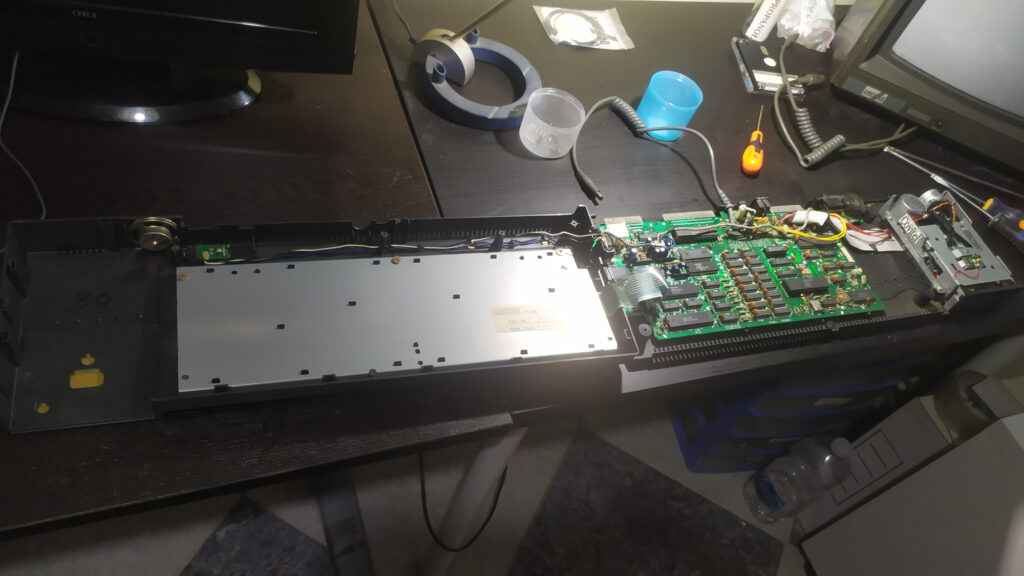

Una vez quitados estos tornillos pongo el ordenador en su posición natural y separo un poco la base del resto de la carcasa y a continuación LO ABRO COMO UN LIBRO para así no romper ningún conector.
Como veis, no es necesario separar el teclado del resto del ordenador.
Paso 3: Retirar la disquetera de la carcasa
Ya solo unen la disquetera a la carcasa dos tornillos del soporte interior, el que está más al exterior tiene un cable de tierra que va conectado a la placa base. Los retiramos y ya podemos extraer la unidad.
A continuación retiramos con mucho cuidado los cables de datos y alimentación tomando buena nota de como estaban conectados.

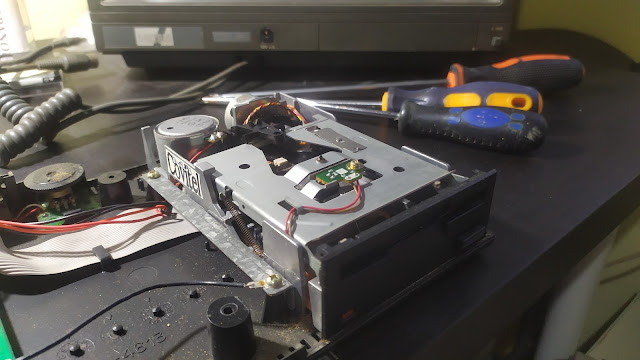

También podemos retirar el soporte metálico de la disquetera para nuestra mayor comodidad si así lo vemos necesario.
Paso 4: Acceder y sustituir la correa
Bien, ahora empieza lo más delicado.

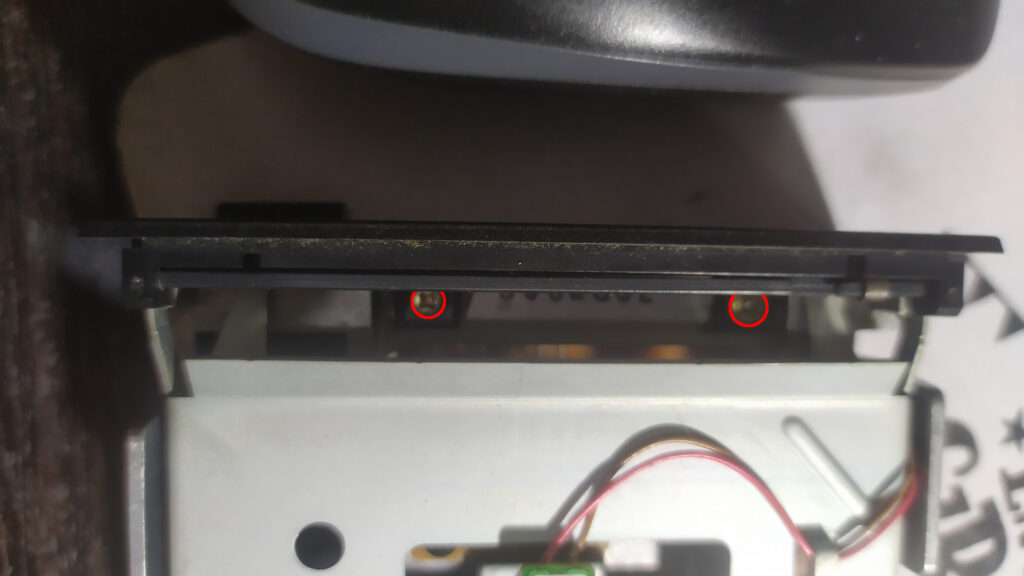

Retiramos el frontal de la disquetera desatornillando los tornillos que la unen al chasis, una vez retirados tiramos hacia afuera y los lados con mucho cuidado para no dañar las pestañas ni doblar nada.
Antes de abrir la unidad debemos tener cuidado de no perder la varilla que detecta si el disco está protegido contra escritura o no, de lo contrario no podremos volver a escribir en un disquete.

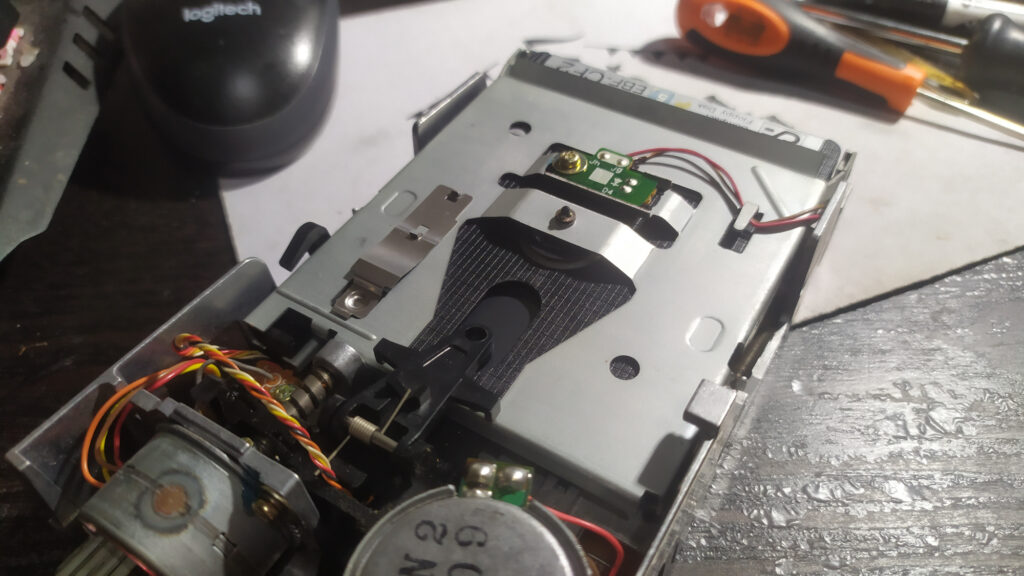

Aunque hay otros métodos, dejar un disquete dentro es una solución sencilla para los que no estamos muy duchos.

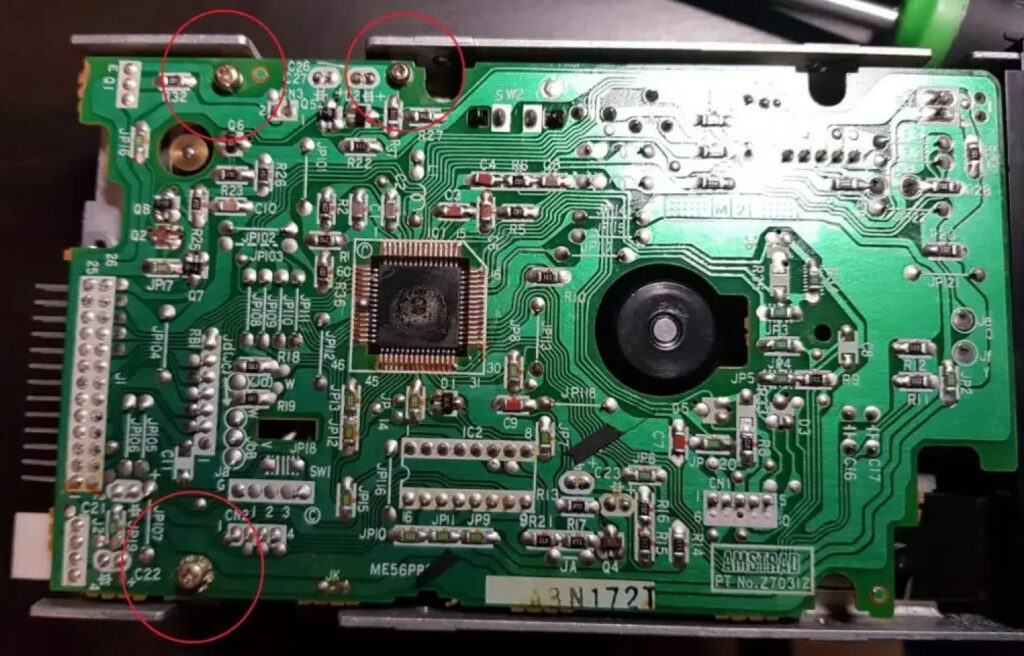

A continuación, damos la vuelta a la disquetera y retiramos los tres tornillos que unen la placa interior de la disquetera del resto de la misma, pero no tires aún que tenemos que retirar algunas cosas más.

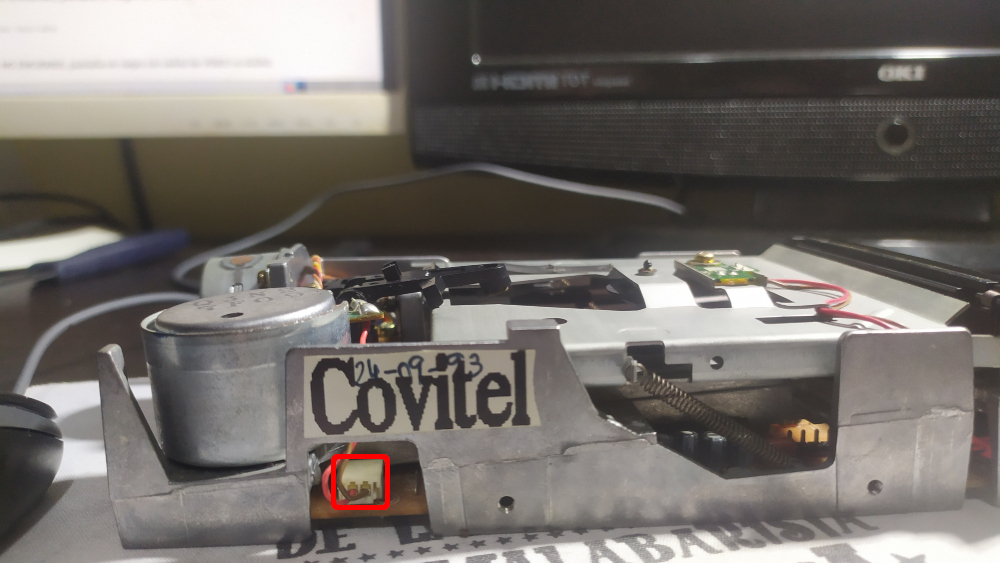

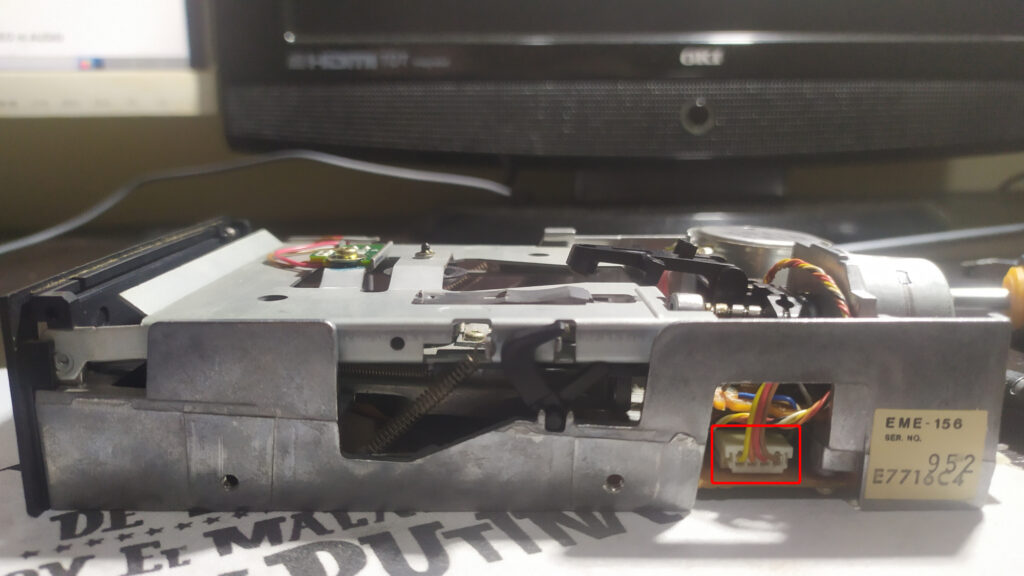

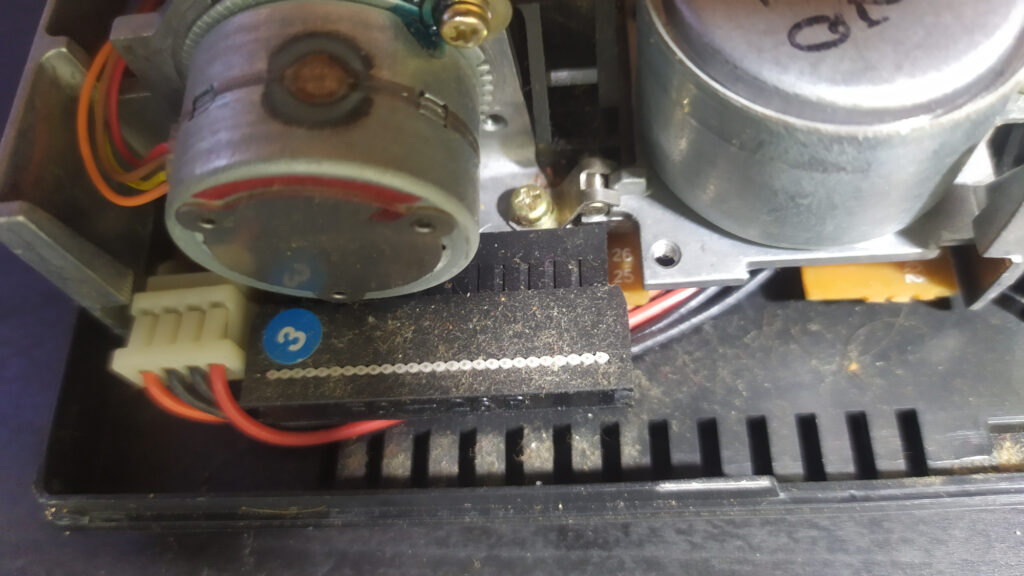

A los lados de la disquetera hay unos conectores para alimentar a sus motores, hay que retirarlos con unas pinzas y mucho cariño.
Todavía nos queda un pequeño obstáculo, un sensor que muchos compañeros quitan para sacar completamente la placa inferior pero que luego hay que dejar en el mismo sitio o tendremos errores de funcionamiento (se marcan con indeleble los lados para saber donde debe estar) pero nosotros no vamos a hacer eso…

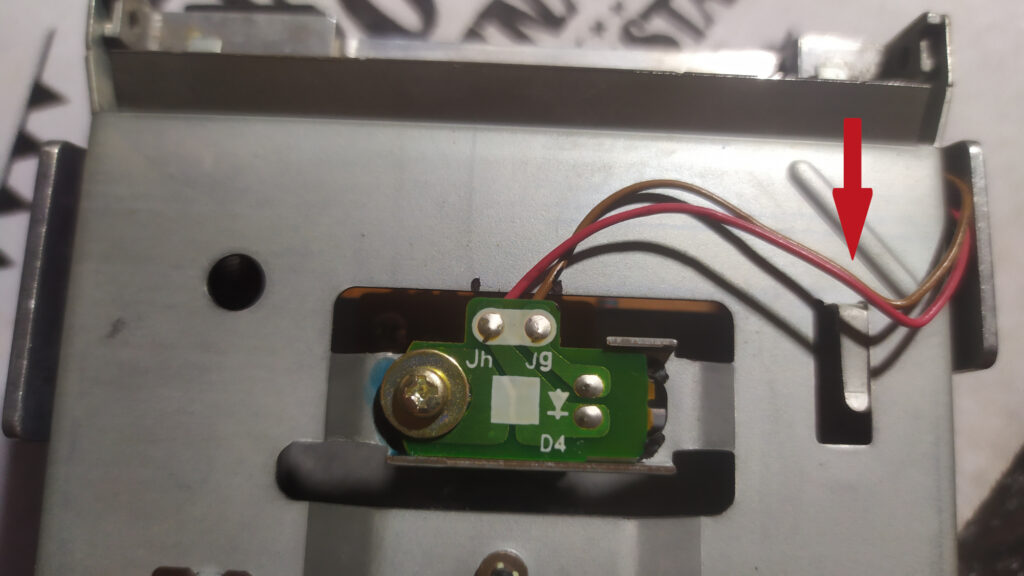

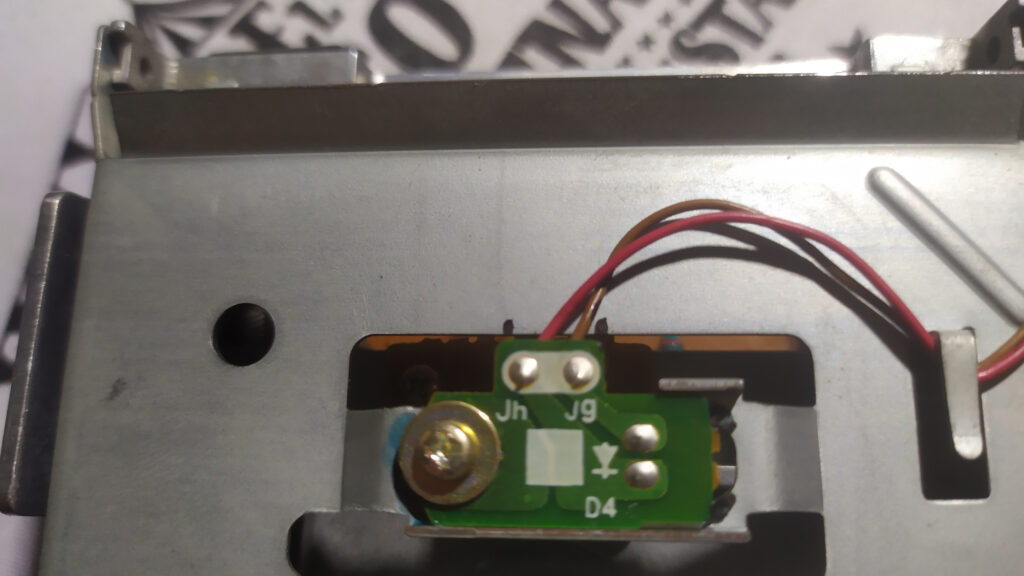

Como novatos lo que vamos a hacer es sacar el cable del pasador para poder separar la placa inferior lo justo para poder acceder a la correa.
Ya podemos dar la vuelta otra vez a la disquetera y poder separar la placa inferior del resto de la unidad, lo justo para poder acceder a la correa.

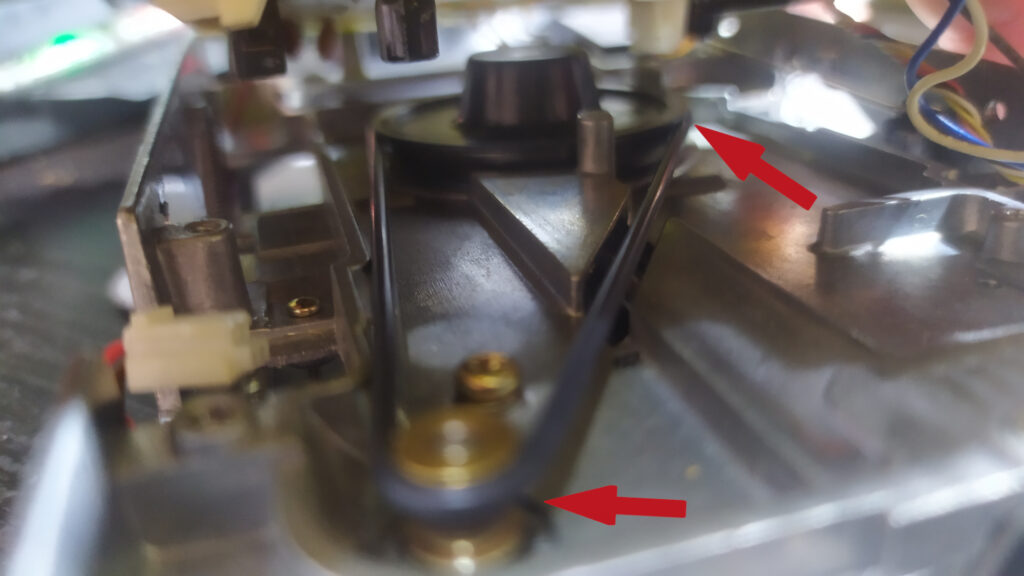

Es un poco más incómodo, sobre todo si nos encontramos con la correa deshecha y echa literalmente polvo, afortunadamente me la encuentro entera y solo un pelín dada de sí, lo justo para que me fallaran los disquetes.
Retiro la correa vieja con unas pinzas y la sustituyo por la nueva pasándola por los volantes.
Me aseguro que están en su sitio y que si muevo con delicadeza el volante pequeño el movimiento pasa al grande.
Paso 5: Cerrar y conectar todo como estaba antes
Para dejarlo todo como estaba antes tenemos que seguir todos los pasos anteriores pero en orden inverso:
- Poner el cable del sensor por el pasador.
- Conectar los dos motores de la disquetera.
- Atornillar la placa inferior de la disquetera.
- Sacar el disquete.
- Volver a poner el frontal tal y como estaba, hay que prestar especial atención a que la placa inferior quede pillada por la parte de inferior del frontal o si no se quedarán bloqueados los disquetes y no los podrás sacar.
- Colocar la placa de sujeción de la disquetera si es que la habíamos quitado.
- Conectar los cables de alimentación y datos en su posición correcta.
- Colocar la disquetera en su posición en la carcasa del CPC.
- Atornillar los tornillos de la placa de sujeción de la disquetera a la carcasa, no olvidar que el tornillo más cercano a la boca de la disquetera debe tener pillado el conector de tierra a la placa.
- Cerrar el CPC como cerraríamos un libro.
- Poner los tornillos inferiores de la carcasa y los dos que sujetan la disquetera por su lateral derecho.
Paso 6: Comprobaciones
Una vez cerrado todo toca cruzar los dedos y probar que todo funciona correctamente.
- Encendemos el Amstrad y vemos que sigue arrancando correctamente.
- Introducimos algunos disquetes y vemos que carga los juegos y programas con normalidad.
- Probamos con algún disquete que tenga espacio libre y guardamos el típico programa BASIC del «Hola mundo», si lo hace con normalidad hemos terminado las pruebas con éxito.
Si tienes algún problema con algún disquete comprueba que las revoluciones de tu disquetera son las correctas.
Vídeos de interés
Recomendamos también el visionado de los siguientes vídeos de Pablo sobre el cambio de correa de la disquetera:
Por favor, acepta las cookies de YouTube para poder ver este video. Aceptando, accederás al contenido de YouTube, un servicio externo y gestionado por terceros.
Leer la privacidad de Youtube.
Aceptando este aviso, tu selección será guardara y la página se refrescará.
Por favor, acepta las cookies de YouTube para poder ver este video. Aceptando, accederás al contenido de YouTube, un servicio externo y gestionado por terceros.
Leer la privacidad de Youtube.
Aceptando este aviso, tu selección será guardara y la página se refrescará.
En teoría esta guía serviría también para cambiar la correa a un ZX Spectrum +3 o un CPC664 sin muchas diferencias.
Muchas gracias a los compañeros de los foros y grupos de Telegram que me han dado consejos de como proceder y en especial al sr. Rosa que incluso se ha ofrecido para ayudarme a cambiarla y que tenía en la recámara por si la cosa no salía como esperaba.
¿Y tú? ¿Ya has cambiado la correa de tu disquetera?
Cuéntanos tu experiencia y si ves que nos hemos saltado algún paso en todo el proceso.
Con este nivel de detalle hasta me atrevo yo a meterle mano.
